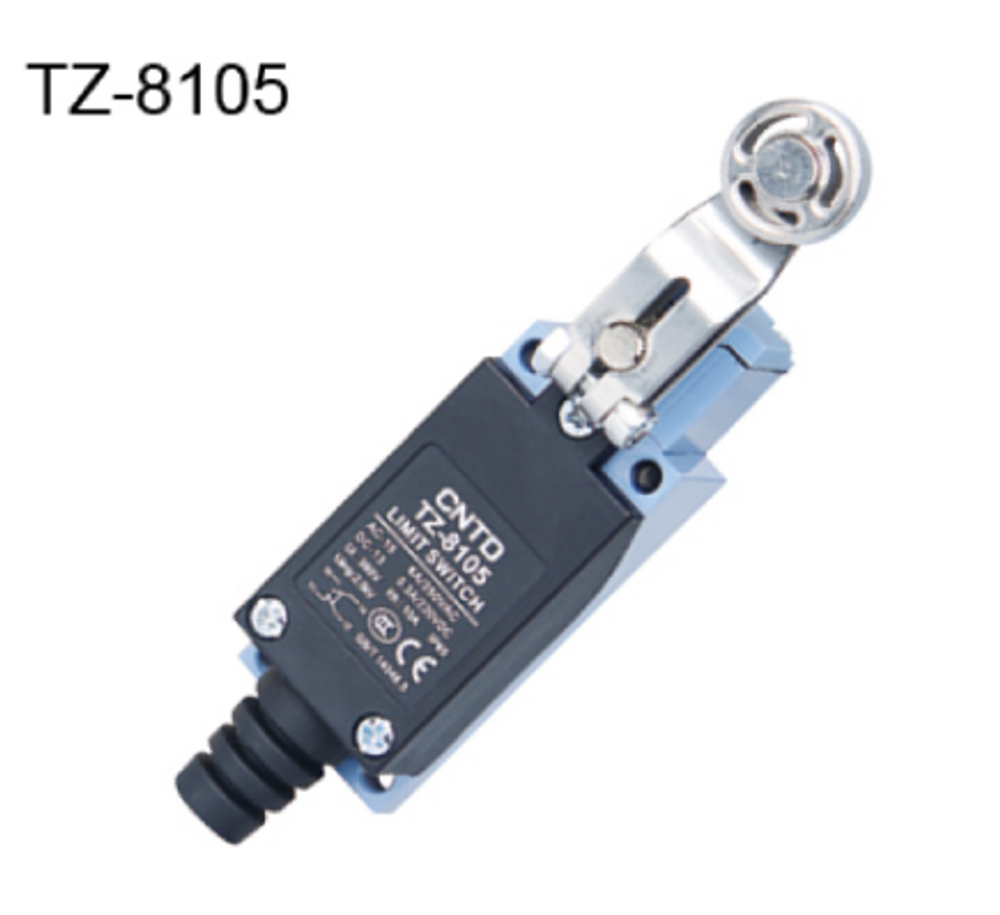

TZ-8105 Концевой выключатель с поворотным рычагом (металлический ролик)
Актуатор - поворотный рычаг с металлическим роликом со срабатыванием на отклонение в сторону
Конечный выключатель предназначен для контроля перемещения установок или частей установок.
|
Параметр |
Значение |
|
Скорость срабатывания |
5мм…0,5 м/с |
|
Частота срабатывания |
Механическая: 120 переключений/мин Электрическая: 30 переключений/мин |
|
Контактная группа |
NO + NC контакты |
|
Сопротивление контактов |
25 мОм |
|
Сопротивление изоляции |
100 МОм (500 В AC) |
|
Напряжение изоляции |
2 кВ в течение минуты |
|
Диэлектрическая прочность |
1000 В AC в течение минуты (между контактами) |
|
Износоустойчивость |
Механическая: >10 млн. циклов |
|
Электрическая: >500 000 циклов |
|
|
Вибростойкость |
10...55 Гц; двойная амплитуда 1,5 мм |
|
Ударопрочность |
30 g (продолжительность ~18 мс) |
|
Корпус |
Металл (сплав алюминия) с пластиковой (PC, PBT) крышкой |
|
Кабельный ввод |
Диаметр кабеля 6...9 мм |
|
Подключение контактов винтовые клеммы, сечение до 2 мм2 |
|
|
Рабочая температура |
-20…+70 °C |
|
Влажность |
<95 %, без конденсата |
|
Масса |
0,12…0,19 кг |
|
Степень защиты |
IP65 |
